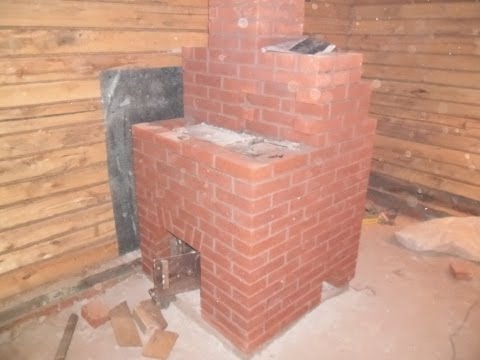

На момент написання статті навесні 2013 року печі типу «Шведка» являються №1 в рейтингу Російських пічників, хоча об'єктивно це звичайно в корені не вірно про це детальніше я напишу в кінці цієї статті. При цьому з величезної кількості їх різновидів знайти дійсно Перевірені робочу схему можна або у знайомих пічників, або на перевірених сайті. Скажу відразу модель «Шведки» представлена ​​в статті була складена мною зовсім недавно і показала себе тільки з позитивного боку, по-перше вона вийшла досить ефектно в плані дизайну, по-друге при стабільно хорошою тязі зберігала тепло в дачному котеджі площею 40 метрів аж до 2 днів після топки. Крім того початок випромінювання тепла теж відбувалося вже в перші 15 хвилин топки, при цьому температура духовки і варильної плити були вище всяких похвал.

osnovaremonta.ru

Багатьох пічників старого гарту, як я завжди вчили, порядовкам шведок з кладкою цегли на ребро (нібито красиво так і гріється швидко-замовникам подобатися), час показав зворотне кладка печі в підлогу цегли набагато простіше у виконанні, довговічніше і безпечніше у використанні. З цієї причини я виклав креслення саме такий толстостенной «Шведки» а не старі варіанти швидкого нагріву в 1 \ 4 цегли.

Мені відомі більш 12 різних схем печей шведок, з яких я особисто склав 7. З цих семи для мене найкращою являеться «Шведка» розроблена К.Я. Буслаєва. Кладка будь Шведки являеться нелегким завданням зі складною системою димооборотамі і підвищеними вимогами до пропорцій і перев'язці швів. І помилки тут бути не може, інакше або проблема з тягою або шалений витрата цегли на бій 1/4, 1/2 і 3/4, це вам не проста цегляна кухонна піч-плита з якої можна переграти все 3 рази за день. З цього вкрай раджу скористатися перевіреної схемою саме цієї печі Буслаєва.

osnovaremonta.ru

Кладка печі ведеться в основному цеглою на ребро, попередньо весь цегла отмачіваеться в воді щоб домогтися мінімальної товщина швів. Нерівний цегла необхідно стісуються один про одного. Розмір Шведки Буслаєва 1160х900 мм, висота без труби 2100 мм, тепловіддача 5 Квт. Так само піч забезпечена чавунною плитою 560х965 мм, самоварники і духової шафи 600х400х350 мм. Під піч необхідний окремий фундамент. До точно перевірено не дивлячись на складний п'ятиканальний димооборот за рахунок ретельного розрахунку схеми печі конденсату як при топці газом на виході з труби не образуеться. Так само продуманий режим самостійної чищення і нескладного ремонту печі.

osnovaremonta.ru

Кладка печі шведка вимагає: близько 300кг глино-піщаного розчину і 550 цегли стандартного розміру 250х120х65 Під шведку необхідний грунтовний фундамент, цегла необхідно вимачівать.Кладка печі виполняеться в підлогу цегли (120 мм) до 11 ряду включно, далі цегла на ребро (65мм)

Матеріали для кладки «Шведка» К.Я. Буслаєва.

1. -дверца топкова, 21х25 см-1 шт;
2. -дверца піддувальна, 14х25 см-1 шт;
3. -дверца прочищувальна, 12х12 см-3 шт;
4. -цегла червоний-550 шт;
5. -духовка 45х25х29 см-1 шт;
6. -колоснік 20х30 см-1 шт;
7. -задвіжка 25х13 см-1 шт;
8. -плита чугуная 2 комфорками, 41х71 см-1 шт;
9. -задвіжка від витяжки 13х13 см-1 шт;
10. -шамотний цегла ША-8-30 шт;
11. - куточок сталевий 45 х 45 х 700 - 1 шт;
12. - куточок сталевий 45 х 45 х 905 - 5 шт;
13. - смужка сталева 50 х 5 х 650 - 2 шт;
14. - поличка сушки 190 х 340 - 1 шт;
15. - лист перекриття сушильних камер 800 х 905 - 1 шт.
16. - лист передтопковий 500 х 700 мм - 1 шт.

Про всяк випадок відпишу, що слава шведок дещо перебільшена вони поступаються сучасним колпоковим печей в ККД і теплоємності, крім таво є конструкції схожі але більш покращені наприклад піч «Москвичка» а так само можна пошукати вибір в розділі готові схеми-креслення 20 печей .
